【sonoflo sono 3100/fus060 工业】

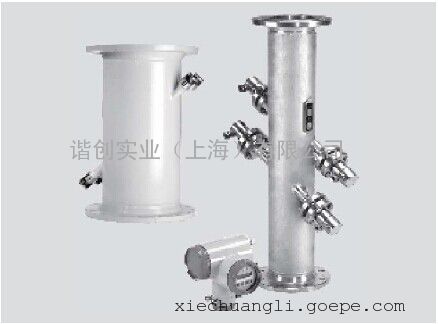

sono 3100 传感器与 fus060 变送器是一组十分巧妙的结合应
用。尤其在一些无法中途停车和有特殊的温度压力要求环境下
的应用场合。
传感器能在不中断工作的条件下更换。sono 3100 可以驱动 4
个通道从而提供更高的测量精度。
【特性】
♠ 待压更换传感器
♠ 可测算粘度小于 350 cst，导电或非导电的液体
♠ 无压损
♠ 实时精确的流量测量
♠ 长期的稳定性
♠ 可按要求提供：
♠ 特殊材料传感器，如 duplex
♠ 高/低温传感器： 250 ºc/-200 ºc 传感器
♠ 耐压 430 bar
♠ 4 声道测量技术
【应用】
sono 3100 与 fus060 组成的超声波流量计，主要应用在如下
行业：
♠ 化工行业
♠ 发电机组
♠ 水与废水
♠ 油与液化气
sitrans fus060 通过在危险区的 atex 标准认证，hart 和
profibus 总线，sono 3100 通过 atex ex 认证。
【设计】
sono 3100 由 sono 3100 传感器，探头的连接方式 o 型圈或
法兰可选，和 fus060 变送器组成。
sono 3100 双通道型 dn 100 ~ dn 1200 可用也可不用法兰连
结方式。
4 通道型按用户要求生产。
sono 3100 从 dn 100 ~ dn 1200 标准材质为碳钢或不锈钢。
fus060 只有墙装设计。
sono 3100/3000 由 sono 3100 传感器，带 o 型环或法兰
（取决于选型）的换能器和 sono 3000 变送器构成。
sono 3100 提供 2 通道测量方式，带或不带法兰，尺寸范围
dn 100 ~ dn1200。
4 通道型可特殊订货。
sono 3100 提供碳钢/不锈钢标准型号，dn 100 ~ dn 1200。
【技术数据】
2 个通道传感器，配备有 4 个 sono 3200 换能器
测量误差
参考条件下测量误差；--------------------v > 0.5 ~ 10 m/s，< 测量值的 ± 0.5 %
测量值的百分比--------------------------（v= 流速）
***大流速--------------------------------10 m/s
公称尺寸--------------------------------dn 100 ~ dn 1200
液体温度-------------------------------(-10 ºc ~ 200 ºc)
环境温度-------------------------------(-20 ºc ~ 200 ºc)
外壳------------------------------------ip68（nema 6）
过程接头
pn 压力等级设计依
en 1092-1-type ii，b 标准
管路碳钢材质 ------------------------------ dn 200 ~ dn 1200 pn 10
en1.0345-p235gh---------------------------- dn 100 ~ dn 1200 pn 16
               ---------------------------- dn 200 ~ dn 1000 pn 25
               ---------------------------- dn 100 ~ dn 500 pn 40
管路不锈钢材质----------------------------- dn 200 ~ dn 300 pn 10 和 pn 25
en1.4404-ansi 316l------------------------- dn 100 ~ dn 300 pn 16 和 pn 40
class 压力等级设计依
en 1759-1-type ii，b 标准
管路碳钢材质------------------------------- dn 100 ~ dn 600 class 150
en1.0345-p235gh---------------------------- dn 100 ~ dn 300 class 300
管路不锈钢材质----------------------------- dn 100 ~ dn 300 class 150 和 class 300
en1.4404-ansi 316l------------------------- dn 100 ~ dn 1200 pn 16
                  ------------------------- dn 200 ~ dn 1000 pn 25
                  ------------------------- dn 100 ~ dn 500 pn 40
sono 3200 换能器 ansi 316l -----------------螺纹或法兰型
认证
sono 3100 fus066-ex-----------------------atex ii 2g eexd iic t3-t6
材质证明------------------------------------en10204-3.1
选型与订货数据
sitrans f us sono 3100 传感器双通道--------------------7me3100
