sitrans luc500超声波变送器7ml5001-ag捕鱼app

7ml5001-3aa01-0aa2

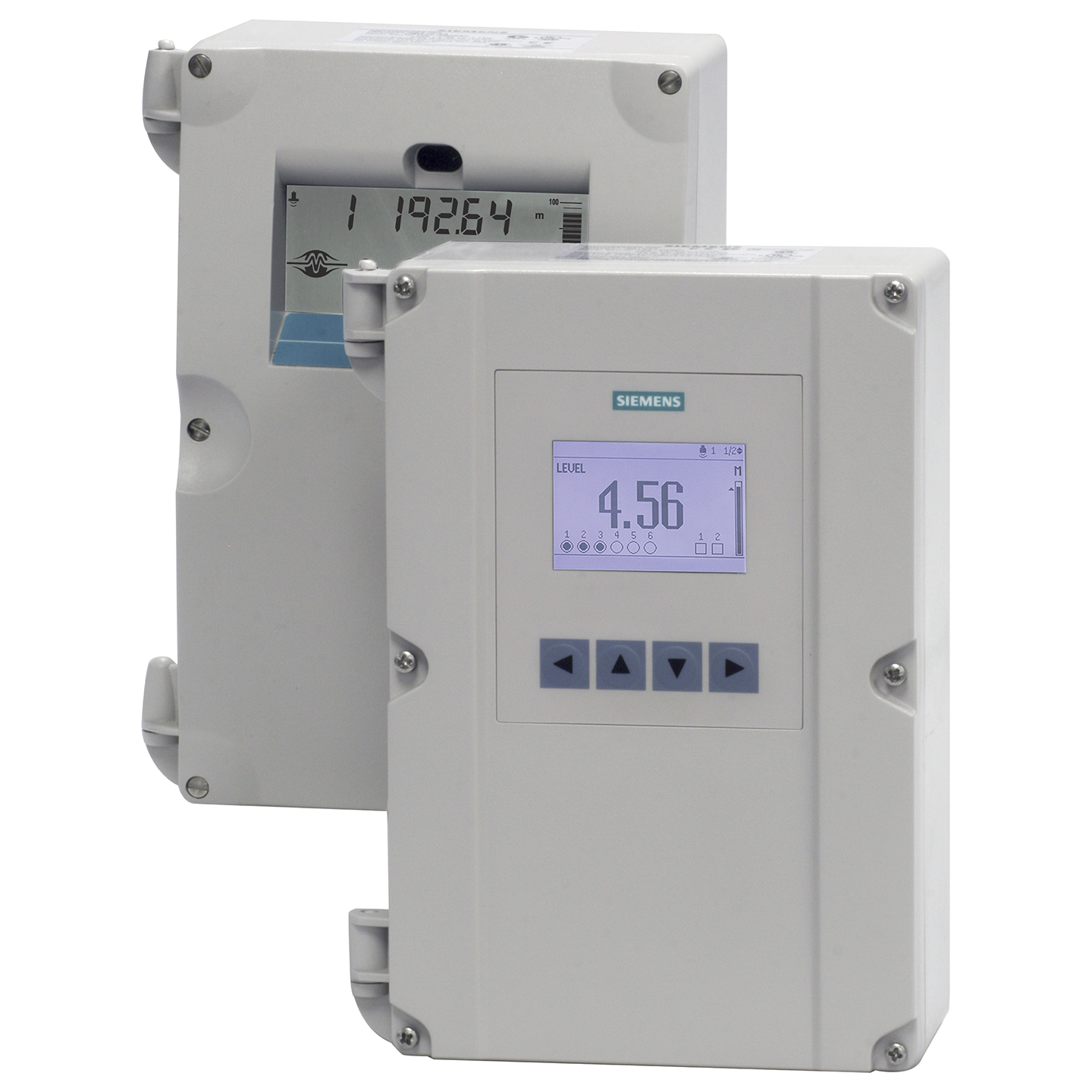

sitrans luc500超声波变送器----7ml5001
sitrans luc500 对于水的分配和污水收集系统的监测和控制，
是一个全能的，经济的系统。
产品特点
---监视和控制都在一个单元里
---集成的遥测接口（modbus rtu/ascii）
---专利的泵送体积算法确保精度在 5% 范围内
---记录泵的运行时间和启动次数
---可扩展的辅助 i/o，用于数据记录的 ram，双点测量，smartlinx通讯和 rs-485 接口
---采用西门子提供的 dolphin plus windows 版软件，系统组态与诊断都很简单
---交、直流供电
---可以提供适用于机架安装、面板安装或挂壁式安装的 sitransluc500
应用
它结合非接触式超声波技术，获得专利认证的回波处理技术及其
应用软件，对液体在 15 米范围内提供精确的液位监视。还可有
效监视水槽、堰和明渠的流量。五个继电器可控制任何与其相连
接泵、闸门和报警。特点包括可获得事件和数据报告，用于趋势
分析。它可记录时间、数据和多到 20 个下水道溢流事件的容量。
基本设备具有 8 个数字量输入、5 个数字量输出、1 个模拟量输入、
1 个超声波液位测量、差值/ 平均值测量、与一个具有 modbus®
rtu/ascii 协议的 rs-232 接口。可根据需要系统扩展多个 i/o，
用于数据记录 ram、双渠道、rs-485 或 smartlinx 通讯模块。
它整合了 scada 或 dcs 系统或一个 plc，以提供所有参数的远
距离监视：泵送容积、泵运行时间、泵的状态和其他。其内置的
遥测接口(modbus rtu/ascii) 允许其实时远程监视。
仪表易于安装和组态，具有快速启动功能，性能可靠和维护量小。
---主要应用：水井/ 泵站、水槽、堰和明渠
应用附件
sitrans luc500 能被扩展到满足各种应用的要求。 辅助的 i/o
卡、ram 与数据记录、双通道功能与 smartlinx 通讯。
---输入/ 输出卡
在 sitrans luc500 能安装一个辅助的 i/o 卡。下述 i/o 卡可使
用：
- 2 个模拟输入/ 2 个模拟输出
- 4 个模拟输入
- 4 个模拟输出
- 8 个数字输入
- 8 个数字输入/ 2 个模拟输入/ 2 个模拟输出( 仅用于墙装式)
---扩展存储卡
使用该卡可增加可用ram。然后可使用数据记录功能。
---双通道功能
订货中选双点选件， 可以获得双通道测量点功能的仪表
sitrans luc500。该功能可通过订购软件访问代码获得。请联
系西门子办事处以获得详情。
---通讯
sitrans luc500 用 modbus rtu/ascii 作为标准特征。但与其
它工业通讯协议通讯可选用 smartlinx 卡来实现。提供有以下
协议:
- profibus dp
- allen bradley ® 远程 i/o
- devicenet
技术规格
操作模式
测量原理----超声波液位测量
测量范围----0.3 ~15 m
测量点数----1 或 2
输出
超声波变换器---44 khz
继电器----5 个 c，spdt 型继电器，额定容量为 5a，250 v ac，无感
精度
测量误差----0.25% 量程或 6mm，取大值
分辨率------测量范围 0.1%1) 或 2 mm, 取其*大值
温度补偿-------50 ~ 150 °c
        ------内置温度传感器
        ------外部 ts-3 温度传感器或
        ------编程设定固定温度
额定工作条件
环境条件
外壳环境温度------20 ~ 50 °c
设计
架装-------din 3 hu/21 斜度，4 个滑轨插入单元，适用于标准的 3hu/84 斜度
盘装-------适用于标准表盘开孔 din 43700,72 x 144 mm, 110 mm 中心高度
重量（架、盘装)----1.5 kg
重量（墙装)------2.5 kg
通讯
rs-232----西门子 milltronics dolphin 协议，modbus rtu 和 ascii
可选------与兼容的 smartlinx，rs-485
电源------100~230 v ac，±15%，50/60hz，36 va (17 w) 或 12~30 v dc，20 w
超声波传感器------与兼容的传感器：st-h 和echomax 系列 xps-10/10f，xps15/15f，xct-8，xct-12 和 xrs-5
ma 输出信号-------双芯屏蔽铜芯双绞线，截面积0.5~0.75mm2(22~18 awg)，可连接 belden® 8760 或类似产品
显示和控制
架/ 盘装------75 x 20 mm 带背光 lcd
墙装----------100 x 40 mm，lcd，背光
编程--------使用可拆卸的手操编程器（任选）或 dophin plus 软件（任选）
存储器------1mb ram（静态）带光栅， 1mb闪存 eprom
标准和认证----ce，fm，csanrtl/c

sitrans luc500超声波变送器----7ml5001
7ml5001-3aa01-0aa2
7ml5001-5aa01-0aa3
7ml5001-1aa01-0aa2
