7me3100

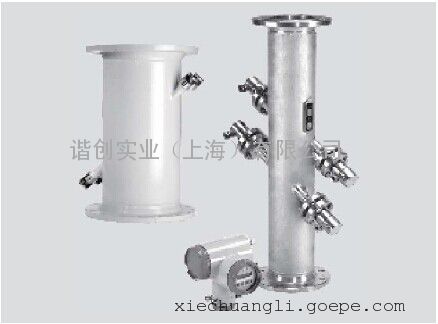

sono 3100 传感器与 fus060 变送器是一组十分巧妙的结合应
用。尤其在一些无法中途停车和有特殊的温度压力要求环境下
的应用场合。
传感器能在不中断工作的条件下更换。sono 3100 可以定做 4
个通道从而提供更高的测量精度。
特性
• 待压更换传感器
• 可测算粘度小于 350 cst，导电或非导电的液体
• 无压损
• 实时精确的流量测量
• 长期的稳定性
• 可按要求提供：
- 特殊材料传感器，如 duplex
- 高/低温传感器： 250 ºc/-200 ºc 传感器
- 耐压 430 bar
• atex 认证
应用
sono 3100 与 fus060 组成的超声波流量计，主要应用在如下
行业：
• 化工行业
• 发电机组
• 水与废水
• 油与液化气
sitrans fus060 通过在危险区的 atex 标准认证，hart 和
profibus 总线，sono 3100 通过 atex ex 认证。
设计
sono 3100 由 sono 3100 传感器，探头的连接方式 o 型圈或
法兰可选，和 fus060 变送器组成。
sono 3100 双通道型 dn 100 ~ dn 1200 可用也可不用法兰连
结方式。
4 通道型按用户要求生产。
sono 3100 从 dn 100 ~ dn 1200 标准材质为碳钢或不锈钢。
fus060 只有墙装设计。
sono 3100/3000 由 sono 3100 传感器，带 o 型环或法兰
（取决于选型）的换能器和 sono 3000 变送器构成。
sono 3100 提供 2 通道测量方式，带或不带法兰，尺寸范围
dn 100 ~ dn1200。
4 通道型可特殊订货。
sono 3100 提供碳钢/不锈钢标准型号，dn 100 ~ dn 1200。
技术数据
2 个通道传感器，配备有 4 个 sono 3200 换能器
测量误差
参考条件下测量误差；
测量值的百分比
v > 0.5 ~ 10 m/s，< 测量值的 ± 0.5 %
（v= 流速）
*大流速10 m/s
公称尺寸dn 100 ~ dn 1200
液体温度-10 ºc ~ 200 ºc
环境温度-20 ºc ~ 200 ºc
外壳ip68（nema 6）
过程接头
pn 压力等级设计依
en 1092-1-type ii，b 标准
管路碳钢材质
en1.0345-p235gh
• dn 200 ~ dn 1200 pn 10
• dn 100 ~ dn 1200 pn 16
• dn 200 ~ dn 1000 pn 25
• dn 100 ~ dn 500 pn 40
class 压力等级设计依
en 1759-1-type ii，b 标准
管路碳钢材质
en1.0345-p235gh
• dn 100 ~ dn 600 class 150
• dn 100 ~ dn 300 class 300
sono 3200 换能器 ansi 316l 螺纹或法兰型
认证
sono 3100 fus066-ex
材质证明
atex ii 2g eexd iic t3-t6
• en10204-3.1
