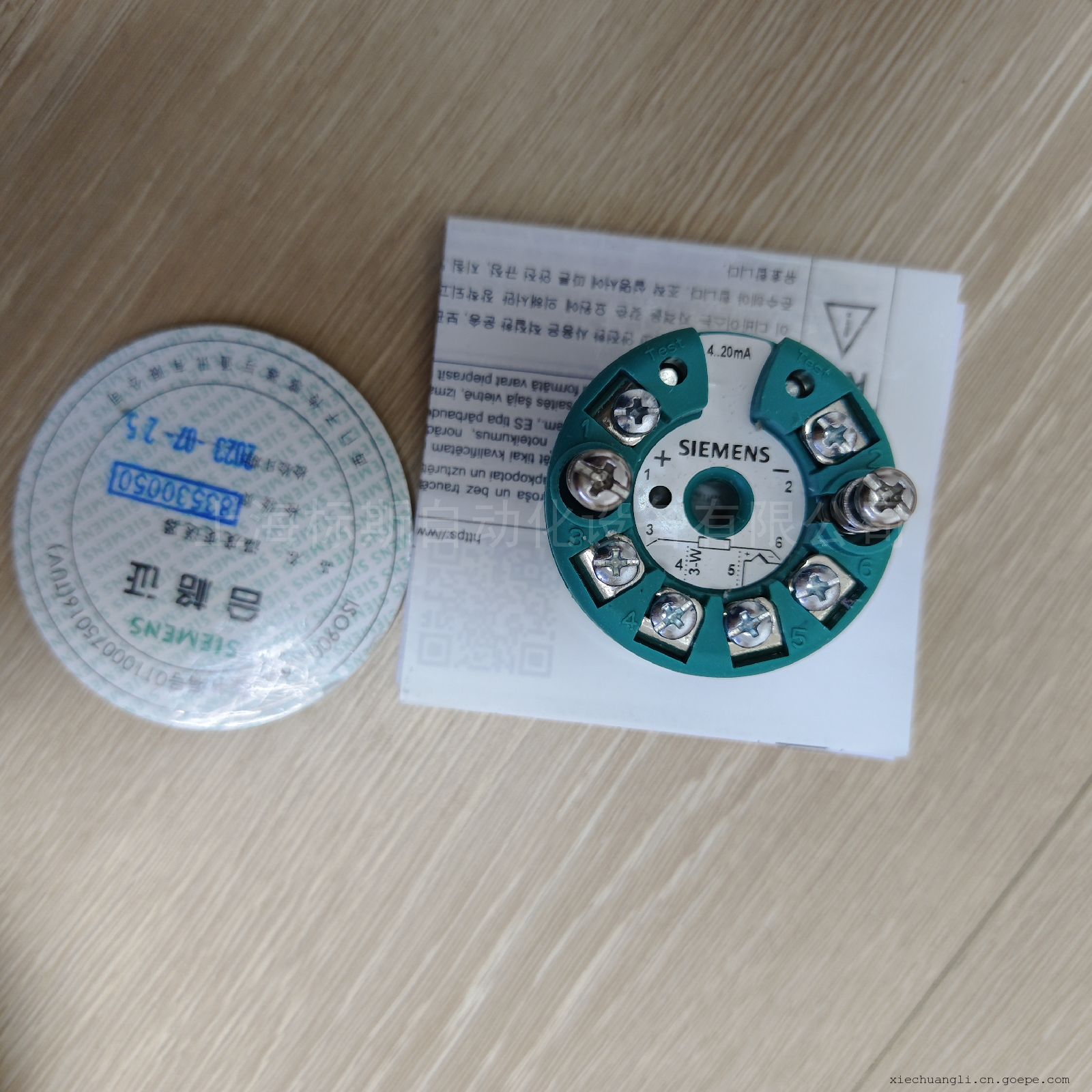

7ng3211-1nn00
sitrans th200，二线制 ，通用
通用 sitrans th200变送器
• 两线制，4 ~ 20ma输出
• 安装在温度传感器的连接头部
• 通用于任何类型的温度传感器
• 可通过 pc组态
优点
• 结构紧凑
• 安装方便，中央开孔使您可选择任何您希望的安装方式
• 电气隔离
• 万用表测试插座
• 诊断用 led(绿色 /红色 )
• 传感器监测
开路和短路
• 自我监测
• 组态信息存储在 eeprom
• 扩展的诊断功能，例如操作计时间等
• 特性曲线
• 电磁兼容性符合 en 61326和 en21
应用
sitrans th200变送器可用于任何工业领域。它紧凑的结构使其
可安装于b型或更大的接线盒中。下列传感器 / 信号源可通过其
通用输入模块连接：
• 热电阻（二 /三 /四线制系统）
• 热电偶
• 电阻式传感器或直流电压源
输出信号是参照传感器特性的 4～20ma直流信号。
“本安型”变送器可安装在潜在爆炸区（ zone 0）。也可用于
ex n(zone 2)。防爆型同样适用于欧洲、美国和加拿大。
功能
sitrans th200通过 pc组态，这可以通过一个usb或rs232解
调器连接。使用 siprom t 软件进行组态数据编辑，永久保存在
eeprom中。
当传感器和电源正确连接后，变送器将输出温度线性信号，用于
诊断的 led将显示绿色。如传感器短路， led将闪烁红灯，如是
内部设备故障，则显示稳定的红灯。
测试插座可随时连接安培表用于监测结果和进行真实性检查。输
出信号可无任何干扰的读取，甚至无需中断电流回路。
7ng3211-0nn00
sitrans th100，二线制 (pt100)
sitrans th100 无电气隔离和通用的传感器连接，它是 pt100测
量的一种低成本方式。
对于参数调整， sitrans th100/th200 与 siprom t软件和调制
解调器结合使用。
非常紧凑的结构设计使 sitrans th100变送器易于测量点改造或
模拟变送器使用。
该变送器有非 ex版，也可用于爆炸环境。
优点
• 二线制变送器
• 安装在 b型（din 43729 ）或更大的连接头上，也可安装在标
准 din 导轨上
• 可编程，即传感器连接、测量范围等也可编程
•“本安”型可用在爆炸区
应用
与 pt100热电阻结合使用， sitrans th100变送器是各工业行业
中理想的温度测量仪表。由于设计紧凑，它可以安装在 b型 (din
43729) 或更大的接线盒中。
输出信号是与温度成正比的 4~20 ma 的直流电流。
通过一台 pc，使用 siprom t软件和 sitrans th100/th200 调制
解调器，可以进行参数调整。如果您已经拥有“sitrans tk调制
解调器” (订货号 7ng3190-6kb)，您可以继续使用它对 sitrans
th100进行参数调整。
“本安”防爆型变送器可安装在潜在爆炸区。该设备符合 94/9/
ec欧洲标准 (atex)，或美国（ fm）及 csa 规范。
功能
工作原理
由 pt100 热电阻 (二、三或四线制系统) 提供的测量信号在输入级
被放大。再将与输入变量成正比的电压经多路转换器在模/数转换
器中转换为数字信号。这些信号在微处理器中根据传感器的特性
及其它参量（测量范围、阻尼、环境温度等）加以转换。
这样得到的信号又在数/模转换器中转换为与负载无关的 4~20ma
的直流电流。
emc滤波器保护输入和输出电路不受电磁干扰。

sitrans th100，二线制 (pt100)
7ng3211-0nn00
7ng3211-0an00
7ng3211-0bn00
7ng3092-8ku
7ng3092-8ka
7ng3092-8kc

sitrans th200，二线制 ，通用
7ng3211-1nn00
7ng3211-1an00
7ng3211-1bn00

sitrans th300  二线制 ，通用，hart
7ng3212-0nn00
7ng3212-0an00
7ng3212-0bn00
