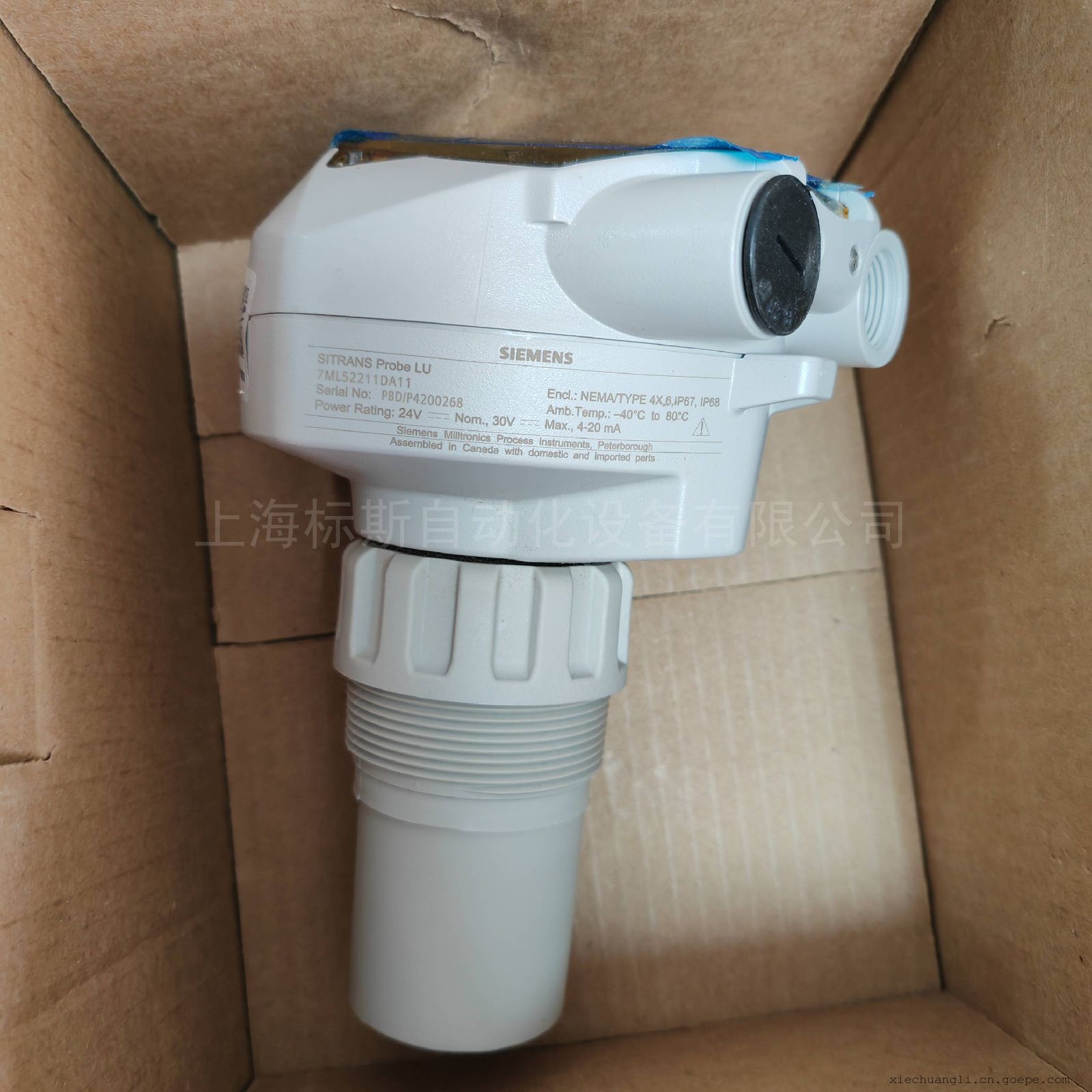

西门子sitrans probe lu一体式超声波液位计7ml5221-1ba11
sitrans probe lu 二线制回路供电超声波变送器，测量储罐和简
单过程容器中液体的液位、体积，同时也可用于明渠测量。
产品特点
---连续液位测量，测量范围可达 12 m
---易于安装，启动简单
---通过红外线本安手持编程器，simatic pdm 或 hart® 手操器编程
---独一无二的高精度
---使用 hart 或 profibus pa 进行通讯
---etfe 或 pvdf 传感器抗化学腐蚀能力强
---带专利的声智能回波处理技术
---极高的信/ 噪比
---对于固定干扰目标自动虚假回波抑制
---液位到体积或液位到流量的转换
应用---西门子sitrans probe lu一体式超声波液位计7ml5221-1ba11
sitrans probe lu 是供水和水处理行业和化工储罐液位测量的*
佳ag捕鱼app的解决方案。
sitrans probe lu 量程为 6m 或 12m。使用自动虚假回波抑制
技术可避免固定物体的影响，提高信/ 噪比，使精度到达量程的
0.15% 或 6mm，probe lu 可提供很高的可靠性。
sitrans probe lu 内置了经过无数现场实践证明的声智能® 回波
处理技术，结合了新的回波处理特性和*新的微处理器和通讯技
术。probe lu 提供两种通讯选件：hart 或 profibus pa (3.0 型，
b 级)
probe lu 的传感器为 etfe 或 pvdf 材质，可抗化学腐蚀。另外，
对于材料和过程温度变化的应用，probe lu 还集成一个内置传感
器，以补偿温度变化。
sitrans probe lu一体式超声波物位计7ml5221-1ba11
--主要应用：化学储罐，滤池，液体储罐
技术规格
操作模式
测量原理---------------------------超声波液位测量
典型应用---------------------------测量储罐和简单过程容器的液位
输入
测量范围
♠6 m 型----------------------------0.25 ~ 6m
♠12 m 型---------------------------0.25 ~ 12m
频率-------------------------------54 khz
输出
ma/hart
♠范围------------------------------4 ~ 20 ma
♠精度------------------------------± 0.02 ma
profibus pa------------------------ profile 3. class b.
性能
分辨率-----------------------------≤ 3 mm
精度-------------------------------量程的 ±0.15% 或 6mm，取其较大值
重复性-----------------------------≤ 3 mm
盲区-------------------------------0.25 m
刷新时间---------------------------≤ 5s
♠4/20 ma/hart 型-------------------≤ 5s，4ma
♠profibus 型-----------------------≤ 4s，15 ma 电流回路
温度补偿---------------------------内置
波束角---------------------------- 10°
额定工作条件
环境条件
♠地点-----------------------------室内/ 室外
♠环境温度-------------------------（-40 ~ 80 °c）
♠相对湿度/ 入口保护---------------适于室外
♠安装等级-------------------------i
♠污染等级-------------------------4
介质条件
♠法兰或螺纹处温度-------------------（-40 ~ 85 °c）
♠压力（容器）----------------------- 0.5 bar
设计
外壳材质----------------------------pbt（聚对苯二甲酸丁二醇酯）
防护等级----------------------------type 4x/nema 4x,
                                    type 6/nema 6/ip67/ip68 外壳
重量--------------------------------2.1 kg
电缆入口----------------------------2 x m20 x 1.5 电线接头或 2 x½"
                                    npt 螺纹
传感器材质--------------------------etfe 或 pvdf
过程连接
螺纹连接----------------------------2" npt，2" bspt，2" g
法兰连接----------------------------3" 通用法兰
其它连接----------------------------fms200 安装套件（见 53 页) 或
                                    用户提供的安装套件
显示和控制
接口--------------------------------本地：lcd 带棒状图
                                    远程：通过hart 或profibus pa
组态--------------------------------使用西门子 simatic pdm 软件（pc
                                    机）或 hart 手操器或西门子 红外
                                    线手操器
存储器------------------------------eeprom 可在断电时保持信息，无
                                    需备用电池
电源
4 ~ 20 ma/hart ---------------------额定 24 v dc，*大550 ω 负载；
                                    *大 30 v dc
                                    4 ~ 20 ma
profibus pa-------------------------12，13，15 或 20 ma 取决于组态
                                   （一般用途或本安型）
                                    符合标准 iec 61158-2
认证
通用型------------------------------csaus/c， fm， ce
船用（只应用于 hart 通讯选件）------英国劳氏船用认证
                              ------abs 型式认证
危险区
♠本安（欧洲）----------------------- atex ii 1g eex ia iic t4
♠本安（美国/ 加拿大) ----------------fm/csa（需安全栅） t4， i 类， 1
                                     区，a，b，c，d，组； ii 类，e，
                                     f， g，组； iii 类；
♠非易燃（美国）--------------------- fm ( 无需安全栅) t5：i 类，2 区，
                                     a， b， c 和 d 组
编程
本安西门子红外手操器红外手操器
♠用于红外手操器的认证----------------本安型 atex eex ia iic t4
                                     csa/fm class i, div. 1, groups a,
                                     b, c, d
环境温度-----------------------------（-20 ~ 40 °c）
界面---------------------------------专用红外脉冲信号
供电---------------------------------3v 锂电池（不可更换）
sitrans probe lu    7ml5221
7ml5221-1ba11
